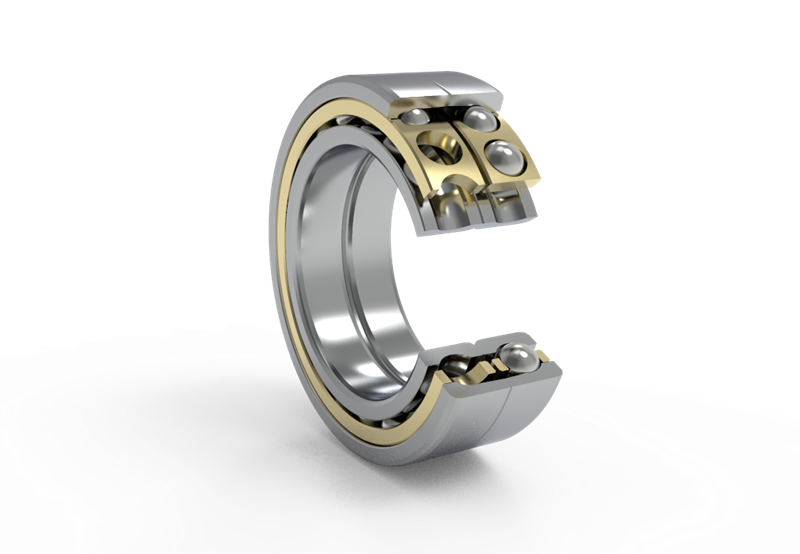

角接觸球軸承

角接觸球軸承內外圈的滾道可以在水平軸線方向上有相對位移，因此其設計可以承受聯合負荷——即同時作用的徑向和軸向負荷。角接觸球軸承的軸向承載能力隨著接觸角的增加而提高。接觸角的定義為，在徑向平面上，鋼球和滾道接觸點的連線與軸承軸承軸線垂直線的夾角。負荷時沿著鋼球和滾道接觸點的連線從一個滾道傳遞到另一個滾道。

四點接觸球軸承為一種單列角接觸球軸承，是可分離型軸承，鋼球與套圈四點接觸，接觸角為35°，可承受徑向載荷和兩個方向的軸向載荷或徑、軸向聯合載荷。

產品分類

· 單向角接觸球軸承

· 雙向角接觸球軸承

· 配對角接觸球軸承

· 四點接觸球軸承

公差

ZWZ生產標準系列單列角接觸球軸承，主要按普通級公差生產，同時也提供6級以上產品。用于組配軸承中的單個軸承公差等級，對于α=15°和α=25°的軸承，按5級公差以上提供；對于α=40°的軸承，按6級公差以上提供。還可根據用戶需要，按4A、2A等特殊公差等級提供相應的產品。雙列角接觸球軸承主要按0級公差生產，同時也提供6級以上產品。

徑向游隙

內部游隙與預緊

單列角接觸球軸承僅在安裝后才會達到一定的內部游隙，并取決于第二個軸承的調整情況

ZWZ提供的四點接觸球軸承軸向游隙為普通組軸向游隙，其他游隙組別或非標準游隙訂購產品前需要與ZWZ的產品工程師進程核實。

ZWZ組配軸承分為預載荷（預緊載荷）和預游隙（預置游隙）兩種方式。

預載荷：

GA——輕預載荷

GB——中預載荷

GC——重預載荷

預游隙：

CA——較小軸向游隙

CB——中等軸向游隙

CC——較大軸向游隙

預載荷

配對軸承背對背（DB型）或面對面（DF型）的輕、中、重預載荷值(單位N)見下表：

接觸角為15°

內徑代號	(B)71900C			(B)7000C			(B)7200C
內徑代號	A	B	C	A	B	C	A	B	C
00	10	20	40	15	30	60	20	40	80
01	10	20	40	15	30	60	20	40	80
02	15	30	60	20	40	80	30	60	120
03	15	30	60	25	50	100	35	70	140
04	25	50	100	35	70	140	45	90	180
05	25	50	100	35	70	140	50	100	200
06	25	50	100	50	100	200	90	180	360
07	35	70	140	60	120	240	120	240	480
08	45	90	180	60	120	240	150	300	600
09	50	100	200	110	220	440	160	320	640
10	50	100	200	110	220	440	170	340	680
11	70	140	280	150	300	600	210	420	840
12	70	140	280	150	300	600	250	500	1000
13	80	160	320	160	320	640	290	580	1160
14	130	260	520	200	400	800	300	600	1200
15	130	260	520	200	400	800	310	620	1240
16	140	280	560	240	480	960	370	740	1480
17	170	340	680	250	500	1000	370	740	1480
18	180	360	720	300	600	1200	480	960	1920
19	190	380	760	310	620	1240	520	1040	2080
20	230	460	920	310	620	1240	590	1180	2360
21	230	460	920	360	720	1440	650	1300	2600
22	230	460	920	420	840	1680	670	1340	2680
24	290	580	1160	430	860	1720	750	1500	3000
26	350	700	1400	560	1120	2240	800	1600	3200
28	360	720	1440	570	1140	2280
30	470	940	1880	650	1300	2600
32	490	980	1960	730	1460	2920
34	500	1000	2000	800	1600	3200
36	630	1260	2520	900	1800	3600
38	640	1280	2560	950	1900	3800
40	800	1600	3200	1100	2200	4400
44	850	1700	3400	1250	2500	5000
48	-	-	-	1300	2600	5200

接觸角為25°、接觸角為40°

內徑代號	（B）71900AC			（B）7000AC			（B）7200AC			7200B、7300B
內徑代號	A	B	C	A	B	C	A	B	C	A	B	C
00	15	30	60	25	50	100	35	70	140	80	330	660
01	15	30	60	25	50	100	35	70	140	80	330	660
02	25	50	100	30	60	120	45	90	180	80	330	660
03	25	50	100	40	80	160	60	120	240	80	330	660
04	35	70	140	50	100	200	70	140	280	120	480	970
05	40	80	160	60	120	240	80	160	320	120	480	970
06	40	80	160	90	180	360	150	300	600	120	480	970
07	60	120	240	90	180	360	190	380	760	160	630	1280
08	70	140	280	100	200	400	240	480	960	160	630	1280
09	80	160	320	170	340	680	260	520	1040	160	630	1280
10	80	160	320	180	360	720	260	520	1040	160	630	1280
11	120	240	480	230	460	920	330	660	1320	380	1500	3050
12	120	240	480	240	480	960	400	800	1600	380	1500	3050
13	120	240	480	240	480	960	450	900	1800	380	1500	3050
14	200	400	800	300	600	1200	480	960	1920	380	1500	3050
15	210	420	840	310	620	1240	500	1000	2000	380	1500	3050
16	220	440	880	390	780	1560	580	1160	2320	380	1500	3050
17	270	540	1080	400	800	1600	600	1200	2400	410	1600	3250
18	280	560	1120	460	920	1840	750	1500	3000	410	1600	3250
19	290	580	1160	480	960	1920	850	1700	3400	410	1600	3250
20	360	720	1440	500	1000	2000	950	1900	3800	410	1600	3250
21	360	720	1440	560	1120	2240	1000	2000	4000	410	1600	3250
22	370	740	1480	650	1300	2600	1050	2100	4200	410	1600	3250
24	450	900	1800	690	1380	2760	1200	2400	4800	410	1600	3250
26	540	1080	2160	900	1800	3600	1250	2500	5000	540	2150	4300
28	560	1120	2240	900	1800	3600				540	2150	4300
30	740	1480	2960	1000	2000	4000				540	2150	4300
32	800	1600	3200	1150	2300	4600				540	2150	4300
34	800	1600	3200	1250	2500	5000				540	2150	4300
36	1000	2000	4000	1450	2900	5800				540	2150	4300
38	1000	2000	4000	1450	2900	5800				940	3700	7500
40	1250	2500	5000	1750	3500	7000				940	3700	7500
44	1300	2600	5200	2000	4000	8000				940	3700	7500
48				2050	4100	8200				940	3700	7500

三套及三套以上軸承構成的多聯組配軸承的預載荷值按下表規定的系數乘以配對軸承（DB或DF型）的預載荷值，即為相應的預載荷值。

組配型式		系數
TBT	TFT	1.35
QBT	QFT	1.60
QBC	QFC	2
DBT	DFT	1.75
PBC	PFC	2.45

預游隙

7200B和7300B系列配對軸承（DB或DF型）的軸向預游隙值（單位μm）見下表

d		CA		CB		CC
mm		CA		CB		CC
超過	到	min	max	min	max	min	max
-	10	4	12	14	22	22	30
10	18	5	13	15	23	24	32
18	30	7	15	18	26	32	40
30	50	9	17	22	30	40	48
50	80	11	23	26	38	48	60
80	120	14	26	32	44	55	67
120	180	17	29	35	47	62	74
180	250	21	37	45	61	74	90

保持架

保持架一般采用沖壓架、黃銅實體架及尼龍架，材質有鋼板、黃銅及合成樹脂等。

對于單列及組配角接觸球軸承及其變型結構：當軸承外徑D≤250mm時，接觸角α=15°、25°采用酚醛層壓布管實體保持架；α=40°采用鋼板沖壓保持架；保持架后置代號均不標志。當軸承外徑D＞250mm時，采用黃銅或硬鋁制實體保持架；P5、P4、P2級采用酚醛層壓布管實體保持架；

鎖口在內圈的角接觸球軸承及其變型，采用酚醛層壓布管實體保持架；保持架后置代號均不標志。

尼龍架的軸承運行溫度最高可達+120℃，對需在高溫或惡劣條件下連續運行的軸承，可以考慮采用黃銅實體架。

四點接觸球軸承，采用黃銅實體保持架，保持架后置代號不標志。

如需非標準保持架的軸承，應事先與ZW Z聯系。

補充代號

A 接觸角為30°

AC 接觸角為25°

B 接觸角為40°

C 接觸角為15°

C1 游隙符合游隙規定的1組

C2 游隙符合游隙規定的2組

C3 游隙符合游隙規定的3組

C4 游隙符合游隙規定的4組

C9 游隙不同于現行標準

當統一代號中，有兩種或兩種以上不同于現行標準的游隙時，用附加數字

CA 軸向游隙較小

CB 軸向游隙大于CA

CC 軸向游隙大于CB

CX 軸向游隙非標準

D 雙列角接觸球軸承，雙內圈，接觸角為45°

DC 雙列角接觸球軸承，雙外圈

DB 兩個角接觸球軸承用于背靠背成對安裝

DF 兩個角接觸球軸承用于面對面成對安裝

DT 兩個角接觸球軸承用于同向串聯成對安裝

DBA 兩個角接觸球軸承用于背靠背成對安裝，輕預緊

DBAX 兩個角接觸球軸承用于背靠背成對安裝，非標準輕預緊

DBB 兩個角接觸球軸承用于背靠背成對安裝，中等預緊

DBBX 兩個角接觸球軸承用于背靠背成對安裝，非標準中等預緊

DFA 兩個角接觸球軸承用于面對面成對安裝，輕預緊

DTA 兩個角接觸球軸承用于同向串聯成對安裝,輕預緊

F1 碳鋼實體保持架

F3 球墨鑄鐵實體保持架

GA 輕預緊，預緊值較小

HA 套圈滾動體和保持架或僅是套圈和滾動體由真空冶煉軸承鋼制造

J 鋼板沖壓架，材料有變化時附加數字區別

K 圓錐孔軸承，錐度1：12

L3 鋅基鋁合金實體保持架

M 黃銅實體保持架

N1軸承外圈有一個定位槽口

P4 尺寸精度和旋轉精度符合ISO公差等級4

P4A 公差等級比P4級高

P5 尺寸精度和旋轉精度符合ISO公差等級5

Q1 鋁鐵錳青銅實體保持架

Q5 錫青銅實體保持架

RS 軸承一面帶骨架式橡膠密封圈（接觸式）

2RS 軸承兩面有RS密封的軸承

S0 軸承套圈經過高溫回火處理，工作溫度可達150°C

T 酚醛層壓布管實體保持架

TA 酚醛層壓布管實體保持架，外圈引導

TN1 尼龍保持架

TYN 聚酰胺樹脂保持架

V1 振動速度組別符合標準規定的的V1組

W 33 軸承外圈上有油槽和三個潤滑油孔

W 33A 軸承外圈上有油槽和四個潤滑油孔

X1 外徑非標準

X2 寬度（高度）非標準

X3 外徑、寬度（高度）非標準（標準內徑）

YA1 軸承外圈外表面與標準設計有差異

YA3 軸承套圈端面與標準設計有差異

YA6 軸承裝配倒角與標準設計有差異

YA8 保持架結構改變

YB2 軸承尺寸和公差要求改變

工作溫度

當量動載荷

接觸角為15°的單列角接觸球軸承

單個軸承或串聯配置

P0=0.5Fr +0.46Fa [kN]

當F0<Fr 取P0= Fr

背對背、面對面配置

P0=Fr +0.92Fa [kN]

e 、Y、Y1、Y2值見下表

Fa/C0	e	Y	Y1	Y2
0.015	0.38	1.47	1.65	2.39
0.029	0.40	1.40	1.57	2.28
0.058	0.43	1.30	1.46	2.11
0.087	0.46	1.23	1.38	2.00
0.12	0.47	1.19	1.34	1.93
0.17	0.50	1.12	1.26	1.82
0.29	0.55	1.02	1.14	1.66
0.44	0.56	1.00	1.12	1.63
0.58	0.56	1.00	1.12	1.63

接觸角為25°的單列角接觸球軸承

單個軸承或串聯配置

P0=0.5Fr +0.38Fa [kN]

當F0<Fr 取Po= Fr

背對背、面對面配置

P0=Fr+0.76Fa [kN]

接觸角為40°的單列角接觸球軸承

單個軸承或串聯配置

P0=0.5Fr +0.26Fa [kN]

當F0<Fr 取P0= Fr

背對背、面對面配置

P0=Fr+0.52Fa [kN]

雙列角接觸球軸承

當接觸角為30°時

P0=Fr+0.66Fa [kN]

當接觸角為45°時

P0=Fr+0.44Fa [kN]

當量靜載荷

其他

尺寸

ZWZ角接觸球軸承的基本尺寸：

2.2.1單列角接觸球軸承

內徑尺寸范圍：25mm～1180mm

外徑尺寸范圍：62mm～1420mm

寬度尺寸范圍：16mm～106mm

2.2.2雙列角接觸球軸承

內徑尺寸范圍：35mm～320mm

外徑尺寸范圍：72mm～460mm

寬度尺寸范圍：27mm～160mm

2.2.3組配角接觸球軸承

內徑尺寸范圍：30mm～1320mm

外徑尺寸范圍：62mm～1600mm

寬度尺寸范圍：32mm～244mm

2.2.4四點接觸球軸承

內徑尺寸范圍：30mm～560mm

外徑尺寸范圍：72mm～780mm

寬度尺寸范圍：19mm～90mm

對中誤差

單列角接觸球軸承允許角度誤差的能力有限。在不會對軸承產生過大額外應力的情況下，內外圈之間允許的角度誤差取決于軸承在運行中的徑向游隙、軸承的尺寸、內部設計和作用在軸承上的力和力矩。由于這些因素之間的關系很復雜，無法給出一個具體的常用值。

配對的軸承，尤其是背對背配置且軸向游隙小的軸承組，內外圈之間有角度誤差時，都會導致鋼球承受更大的負荷，因而增加保持架承受的應力和縮短軸承的工作壽命。任何的角度誤差都會引致噪音的增加。

雙列角接觸球軸承的內外圈之間有角度誤差時，會導致鋼球和滾道承受更大的負荷。任何的角度誤差都會引致噪音增加和縮短軸承工作壽命。
